Meccano: model 10.3: Cargo. Modifications persos (6/6)

Les panneaux d'écoutilles

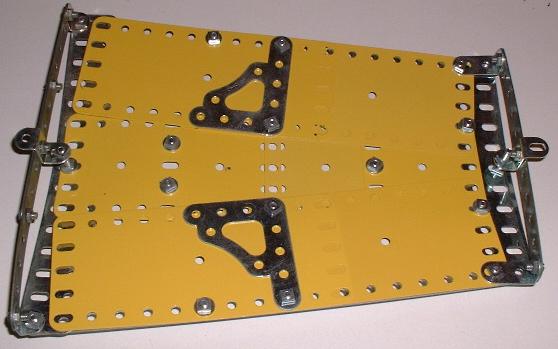

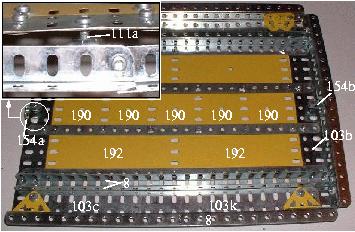

L'écoutille avant est contruite à partir de 4 plaques flexibles 5x5 trous (190), 2 plaques flexibles 9x5 trous (191) et 2 plaques flexibles 9x5 trous (192). Les bords sont renforcés sur le coté par des bandes de 19 trous (1a), à l'avant par une poutrelle plate de 11 trous (103) et à l'arrière par une poutrelle plate de 15 trous (103k). Deux bandes de 11 trous (2) se recouvrant sur 7 trous sont fixées à la poutrelle 103k par des équerres (12), et une bande de 11 trous (2) est fixée à la poutrelle 103 par des équerres 1x2 trous (12b); au milieu de chacune de ces bandes sont fixées des équerres renversées (125), qui serviront de point de fixation sur le modèle. De plus, le bombé du panneau d'écoutille est obtenu par une vis de 19mm (111) séparant les poutrelles de l'équerre 125 comme le montre le détail; les équerres d'assemblage (108) permettent de maintenir le bombé au centre du panneau.

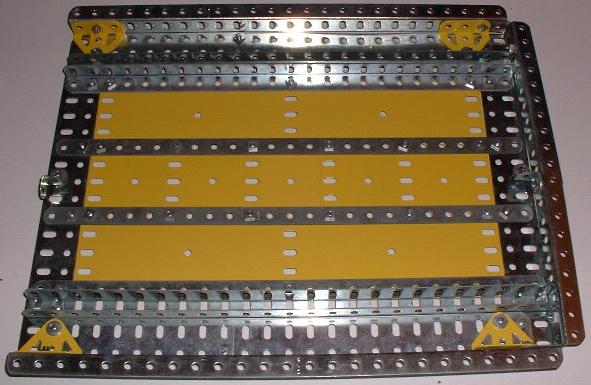

Le panneau d'écoutille du milieu se contruit comme le montre la figure ci-contre, à partir de 5 plaques courbées (200), 6 plaques flexibles 9x5 trous (191), 2 plaques flexibles 11x5 trous (192) et 2 plaques flexibles 5x3 trous (188). L'avant et l'arrière du panneau sont renforcés par deux cornières de 9 trous (9a). Ces cornières sont reliées par une bande de 5 trous (5) et une bande formée d'une bande de 11 trous (2) et d'une bande à glissière de 14cm (55).

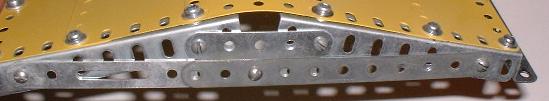

Le panneau est fixé au modèle par les cornières de 25 trous (8) disposées sur le coté de l'écoutille. De plus, le pont entre les deux panneaux d'écoutilles avant est légèrement bombé grâce à un gousset d'assemblage 3x3 trous (133) fixée au centre de la bande 11 + 55, et à une bande coudée de 3 trous (48) fixée au pont et au gousset 133.

Le panneau d'écoutille arrière se contruit sur la base de la notice originale.

Accessoires de pont et mats de charge

Les canots de sauvetage sont formés par deux bandes de 11 trous (2) séparées au centre par une vis de 28mm (111d), et réunies à chaque extrémité à un support plat (10). Le fond des canots est formé par deux bandes de 6 trous (4) se recouvrant sur 2 trous, et vissées sur les support 10.

La partie supérieure du rouf est une plaque flexible 5x5 trous (190) bordée de deux cornières de 7 trous (9b) et de deux poutrelles plates de 7 trous (103d). Le rouf est fixé au pont arrière par deux équerres (12).
